Hachoir

Composition

Monatge

Montage des roues :

1. Placez l’appareil du côté de la trémie d’alimentation.
2. Dépliez correctement le support et posez l’appareil sur le sol avec le support vers le bas (Fig. 1A).
3. Insérez l’axe de roue (A) dans le logement d’axe (Fig. 1A).
4. Placez la rondelle (B) sur l’axe (Fig.1B).
5. Placez la roue (D) sur l’axe et installez l’écrou (E) (Fig.1C)
6. Maintenez l’écrou avec la clé (G) et fixez l’axe avec la clé Allen (F) (Fig.1D)
7. Installez l’enjoliveur (H) (Fig.1E)

Montage du bac de récupération

1. Poussez l’interrupteur de sécurité (A) vers le bas et insérez le bac de récupération dans le châssis.(Fig.2)
2. Tirez l’interrupteur de sécurité (A) complètement vers le haut !

Manuel d’utilisation

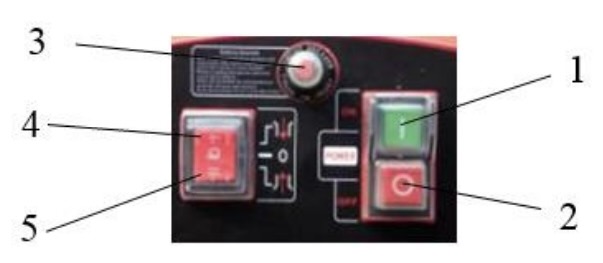

Allumer/éteindre

• Appuyez sur l’interrupteur vert «I» pour démarrer l’appareil.
• Appuyez sur l’interrupteur rouge «O» pour arrêter l’appareil.

Commutateur de sens de rotation

• Interrupteur de marche avant (4) : le matériau est automatiquement alimenté et haché par la lame.
• Interrupteur de marche arrière (5) La lame fonctionne dans le sens inverse de la rotation, le matériau coincé est libéré.

Protection du moteur

Le moteur est équipé d’un disjoncteur et s’arrête automatiquement en cas de surcharge (par exemple si : les lames sont bloquées). Le moteur peut être remis en marche après une pause de refroidissement (env. 2min). Pour ce faire, appuyez sur :

1. Bouton de protection du moteur (3)
2. Interrupteur vert «I» pour le réenclenchement

Liste de contrôle pour un retour correct

1. Le cas échéant, nettoyez l’appareil et le câble avec un chiffon légèrement humide (pas trop mouillé !).
2. Rassemblez tous les câbles et enroulez-les correctement.
3. À rapporter/renvoyer dans le conteneur fourni (sac/caisse).

Instructions originales
