Zusammensetzung
- 1x Balkenmäher
- 1x Schutzvorrichtung Balkenmesser
- 2x Akku
- 1x Akkustation
- 1x Ladekabel
Technische Daten
- Schnittbreite: 66cm
- Schnitthöhe: 3,5-10cm (auf Wunsch auch höher)
- Ladezeit des Akkus: 75min (5Ah)
- Akkudauer (pro Ladung): ca. 45min bei (5Ah)
- Masse (BxHxT): 73 x 99/54 x 145/90 cm (ausgeklappt/eingeklappt)
- Gewicht: 26,5kg (mit Akku)

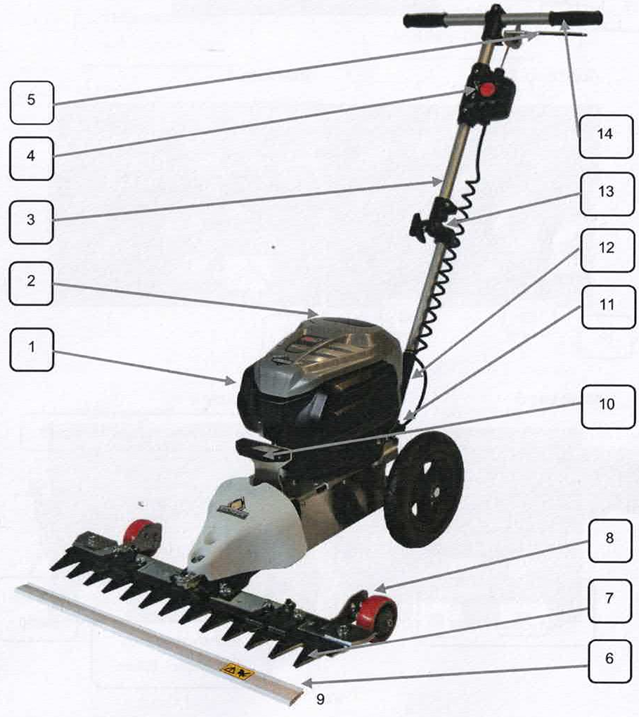

Aufbau
- Motor
- Akkufachdeckel
- Holm
- Sicherheitsschalter
- Starthebel
- Schutzvorrichtung Balkenmesser
- Balkenmesser
- Höhenverstellung
- Vorderer Tragegriff
- Unteres Holmgelenk
- Hinterer Tragegriff
- Oberes Holmgelenk
- Schiebegriff
- Sicherheitsschlüssel
- Akku
- Entriegelungstaste für Akku
Bedienungsanleitung
Schnitthöheneinstellung:
Bei den Rädern wird die Schnitthöhe an den geraden Verstellblechen eingestellt, an denen die Räder montiert sind. Der Winkel der Verstellbleche lässt sich durch Lösen der ersten Schraube direkt vor dem Messerbalken (Drehpunkt) und der zweiten Schraube verstellen. Achte darauf, dass beide Seiten auf die gleiche Höhe eingestellt werden.
Bedienung
- Mit beiden Holmgelenken den Holm so einstellen, dass sich der Schiebegriff des Holms etwa auf Hüfthöhe befindet. Achte darauf, dass der obere Teil des Holms parallel zum unteren verläuft.
- Akku einlegen.
- Schutzvorrichtung Balkenmesser entfernen.
- Sicherheitschlüssel einstecken.
- Gerät starten:
- Mit einer Hand den Sicherheitsschalter (rot) gedrückt halten.
- Mit der anderen Hand den Starthebel betätigen.
- Jetzt den Sicherheitsschalter wieder loslassen.
- Das Gerät bleibt in Betrieb, bis der Starthebel losgelassen wird.
Reinigung
- Balkenmesser mit eine Handburste sauber reinigen.
- Schutzvorrichtung Balkenmesser wieder anbringen.
- Gerät mit (feuchtem) Tuch abreiben. Gegebenenfalls Schmierseife verwenden.
Gerät und Kabel komplett von Erde, Dreck oder anderen Verschmutzungen reinigen.
Checkliste für korrekte Rückgabe
- Sicherheitsstecker entfernen.
- Reinigungsschritte folgen (siehe oben).
- Alle Kabel sammeln und korrekt zusammenrollen.
- Im mitgegebenen Behälter (Tasche/Kiste) zurückbringen/zurücksenden.
Originalanleitung
Warnhinweise
- Prüfe den Boden, der gemäht werden soll, genau. Steine, Stöcke und andere Festkörper vor dem Mähen entfernen.
- Während des Transports der Maschine und bei allen Eingriffen, welche die Wartung, Reinigung und den Werkzeugwechsel betreffen, muss der Motor ausgeschaltet und durch Entfernen des Akkus strom.
- Bitte beachte die weiteren Warnhinweise in der Originalanleitung.
- Allgemeine Warnhinweise
