Farbsprühsystem

Zusammensetzung

• 1x Universal Sprayer W 950 FLEXiO
• 1x Sprühlanze (mit Schlauch)
• 1x Luftschlauch
• 1x Handsprüher
• 1x Ansaugschlauch
• 7x Schlauchklammer
• 1x Befestigungsklammer
• 1x Partikel Filterung Maske (Verbrauchsmaterial)
• 1x Hinweis Reinigung und Gebrauch

Technische Daten

• Farbtyp: Wasser-& Lösungsmittelhaltiger Lasur u. Lack
• Auftrag: 3 m²/min
• Förderleistung: 525 ml/min
• Behältervolumen: 0.80 l
• Schlauchlänge: 3.5 m
• Funktion: Selbstreinigungsfunktion
• Leistungsaufnahme: 630W

Montage:

• Sprühkopf (4) und Luftrohr (3) zusammenstecken.
• Abdeckung (5) von Sprühkopf (4) entfernen.






• Zugseil (6) in die Führungsschiene (7) an der Unterseite des Luftrohres einlegen und über den Führungshaken (8) zum Sprühkopf führen.
• Auslöser (9) nach hinten drücken und Zugseil einhängen. Mit Stellschraube (10) Zugseil leicht anspannen.

• Das Materialschlauchende (11) ohne Sicherungsklammer auf den Stutzen (12) am Sprühkopf schieben.
• Materialschlauch eng am Sprühkopf entlang führen und bis zum Handgriff in die Führungsschiene (7) drücken.
• Abdeckung (5) an Sprühkopf wieder einrasten.

Schlauch anschliessen:

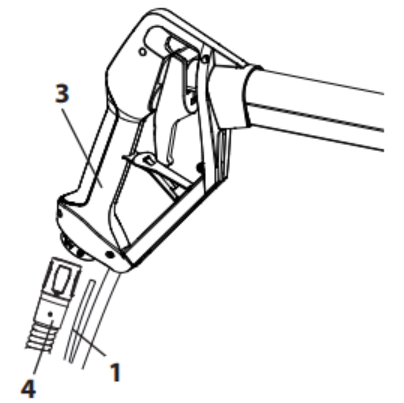

• Dünneres Ende des schwarzen Luftschlauches (4) in Handgriff (3) einsetzen (auf Markierung achten) und durch drehen nach rechts fixieren.

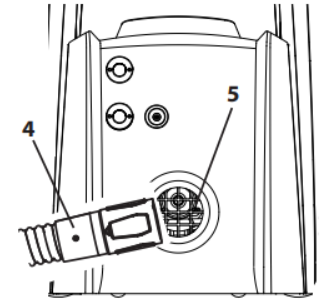

• Dickeres Ende des Luftschlauches (4) in den Luftschlauchanschluss (5) am Grundgerät einsetzen (auf Markierung achten) und durch drehen nach rechts fixieren.




• Materialschlauch (6) auf Materialschlauchanschluss (7) stecken und mit Sicherungsklammer fixieren.
• Steuerschlauch (1) auf Steuerschlauchanschluss (8) stecken.
• Ansaugschlauch (9) auf Ansaugschlauchanschluss (10) stecken und mit Sicherungsklammer fixieren.
• Befestigungsklammer am Ansaugschlauch (11) auf den Rand des Farbgebindes stecken.
• Ansaugschlauch bis auf den Grund des Farbgebindes schieben.

Einstellungen am Multifunktionsschalter (A):

• FILL/ CLEAN: Einstellung zur Reinigung und zum Vorbefüllen des Systems
• OFF: System aus
• ON: Einstellung zum Arbeiten

Einstellung der Materialmenge (B):

• nach links drehen: weniger Materialmenge
• nach rechts drehen: mehr Materialmenge

A = Breiter Sprühstrahl:

• Zur Beschichtung von größeren Flächen
• Beim Arbeiten mit großen Fördermengen

B = Schmaler Sprühstrahl:

• Zur Beschichtung von kleineren Flächen, Ecken und Kanten
• Beim Arbeiten mit kleinen Fördermengen

• Gerät ausschalten (Multifunktionsschalter auf „OFF stellen).
• Ansaugschlauch aus Farbgebinde nehmen.
• Multifunktionsschalter auf „Fill/Clean“ stellen.
• Sprühlanze über Materialgebinde halten und Abzugsbügel ziehen, um restliche Farbe aus dem System in das Materialgebinde zu pumpen.
• Gerät ausschalten (Multifunktionsschalter auf „OFF stellen).
• Gebinde mit Wasser vor das Gerät stellen und Ansaugschlauch daran befestigen.
• Sprühlanze in Halterung einrasten und nach vorne über das Gebinde mit Wasserschwenken

• Multifunktionsschalter auf „Fill/Clean“ stellen.

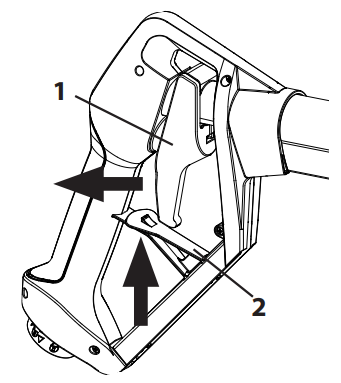

• Abzugsbügel (1) ziehen und Arretierung (2) nach oben drücken, um den Abzugsbügel zu fixieren. Wasser ca. 10 Minuten durch Gerät zirkulieren lassen, um die Pumpe und die Schläuche zu reinigen.
• Arretierung lösen.
• Gerät ausschalten.

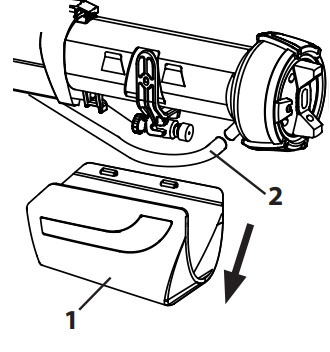

• Sprühlanze aus Halterung nehmen und Abdeckung (1) vom Sprühkopf entfernen.
• Materialschlauch (2) vom Stutzen am Sprühkopf abziehen.

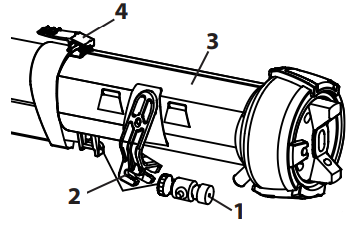

• Zugseil mit Stellschraube (1) entspannen. Auslöser (2) nach hinten ziehen und Zugseil aushängen.
• Sprühkopf (3) durch Drücken des Hebels (4) entfernen.







• Einstellring (1) vorsichtig von der Überwurfmutter (2) abziehen. Überwurfmutter lösen. Luftkappe (3), Luftblende (4), Düse (5) und Düsendichtung (6) aus Sprühkopf entfernen.
• Luftkappe, Luftblende, Düse und Düsendichtung gründlich reinigen.
  ACHTUNG! Dichtungen, Düsen- oder Luftbohrungen niemals mit spitzen metallischen Gegenständen reinigen.












• Wieder zusammenbauen:
  • Düsendichtung (6) über die Nadel (8) schieben, die Nut (Schlitz) muss dabei zu Ihnen zeigen.
  • Düse (5) unter Beachtung der Nuten in Sprühkopf (7) einsetzen.
  • Luftblende (4) in Luftkappe (3) einsetzen. Beides auf Düse (5) aufsetzen und mit Überwurfmutter (2) festziehen.





















  • Einstellring (1) so in Überwurfmutter einrasten, dass die Öse auf dem Stift in der Luftkappe sitzt.



• Ansaugschlauch entfernen und Ansaugfilter unter fließendem Wasser gründlich ausspülen.
• Sprühlanze von außen abwischen.

• Gerät nur auf ebener und sauberer Fläche abstellen.
• Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe auf dem Leistungsschild übereinstimmt.
• Netzkabel einstecken.


• Steigrohr ausrichten. Bei richtiger Position des Steigrohres kann der Behälterinhalt fast ohne Rest verspritzt werden.
  Bei Arbeiten an liegenden Objekten:
  Steigrohr nach vorne drehen. (A)
  Spritzarbeiten bei über Kopf Objekten:
  Steigrohr nach hinten drehen. (B)



• Behälter auf Papierunterlage stellen und vorbereiteten Beschichtungsstoff einfüllen.
• Behälter fest an die Spritzpistole anschrauben.
• Falls montiert, Luftschlauch aus dem Handgriff der Sprühlanze entfernen.


• Adapter (2) mit dem Bajonettverschluss am dünneren Ende des Luftschlauches (1) anbringen.
• Anderes Ende des Adapters in den Pistolengriff (3) stecken.





• Multifunktionsschalter (A) auf „ON“ stellen.

Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.

• weniger Materialmenge:
  gegen den Uhrzeigersinn drehen (-)
• mehr Materialmenge :
  im Uhrzeigersinn drehen (+)

• Gerät ausschalten.
• Haken (“click”) leicht nach unten drücken. Sprühaufsatz und Handgriff gegeneinander verdrehen und auseinander nehmen.
• Behälter abschrauben. Restlicher Beschichtungsstoff in Materialdose zurückleeren.
• Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung reinigen. (1)
• Wasser bzw. Lösemittel in den Behälter einfüllen. Behälter anschrauben.
  Verwenden Sie zur Reinigung keine brennbaren Materialien.
• Sprühaufsatz und Handgriff wieder zusammenbauen.
• Gerät einschalten und Wasser bzw. Lösemittel in einen Behälter oder ein Tuch spritzen.
• Den obigen Vorgang wiederholen, bis an der Düse klares Wasser bzw. Lösemittel austritt.
• Gerät ausschalten und Netzstecker ziehen.
• Haken (“click”) leicht nach unten drücken. Sprühaufsatz und Handgriff gegeneinander verdrehen und auseinander nehmen.
• Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.








• Ist der Belüftungsschlauch (1) innen verschmutz, diesen oben vom Pistolenkörper abziehen. Ventildeckel (2) aufschrauben. Membran (3) entnehmen. Alle Teile sorgfältig reinigen.










• Überwurfmutter (1) abschrauben, Luftkappe (2) und Düse (3) abnehmen. Luftkappe, Düsendichtung (4) und Düse mit Pinsel und Lösemittel bzw. Wasser reinigen.





• Sprühaufsatz und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem Tuch reinigen.


• Teile wieder zusammenbauen:
  • Membran (3) mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe hierzu auch Markierung auf dem Pistolenkörper.
  • Ventildeckel (2) vorsichtig aufsetzen und zuschrauben.
  • Belüftungsschlauch (1) auf Ventildeckel und auf Nippel am Pistolenkörper stecken.








  • Düsendichtung (4) über die Nadel (5) schieben, die Nut (Schlitz) muss dabei zu Ihnen zeigen.
  • Düse (3) auf den Pistolenkörper stecken und durch Drehen die richtige Position finden.
  • Luftkappe (2) auf Düse stecken und mit Überwurfmutter (1) festziehen.
  • Behälterdichtung (1) von unten auf das Steigrohr (2) stecken und bis über den Bund schieben. Dabei Behälterdichtung leicht drehen.
  • Steigrohr (2) mit Behälterdichtung in Pistolenkörper (3)stecken.
