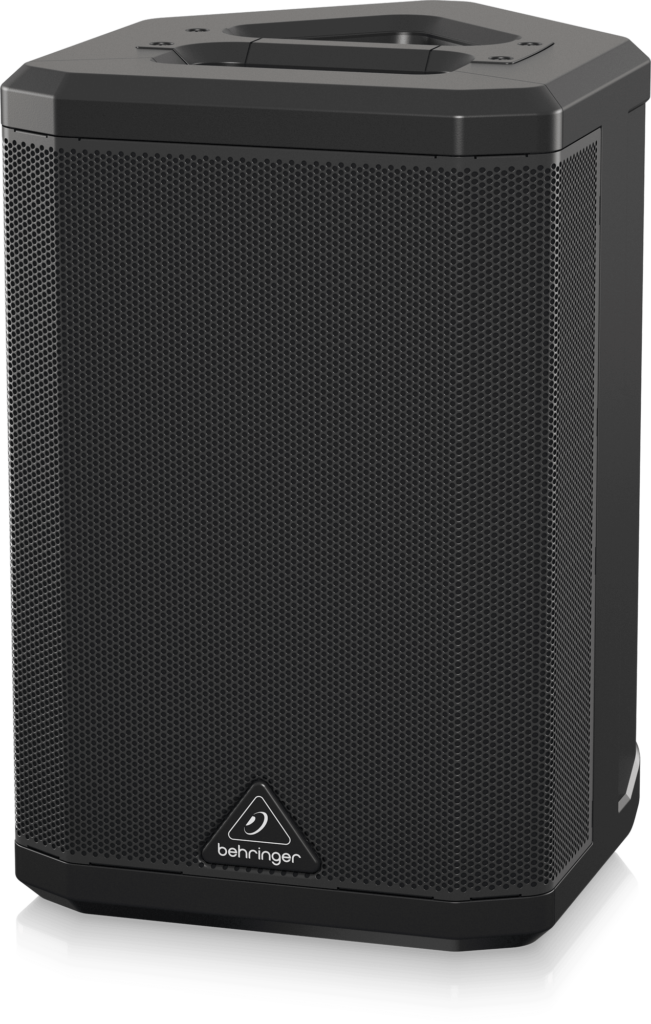

Akku Lautsprecher PRO

Zusammensetzung

  • Akku Lautsprecher
  • Schutzhülle
  • Gerätekabel
  • AUX-Kabel
  • XLR Kabel (bei DUO)
  • Stativ (optional)

Technische Daten

  • (H x B x T): 420 x 280 x 257 mm
  • 12.1 kg
  • Bis zu 10h Akkulaufzeit

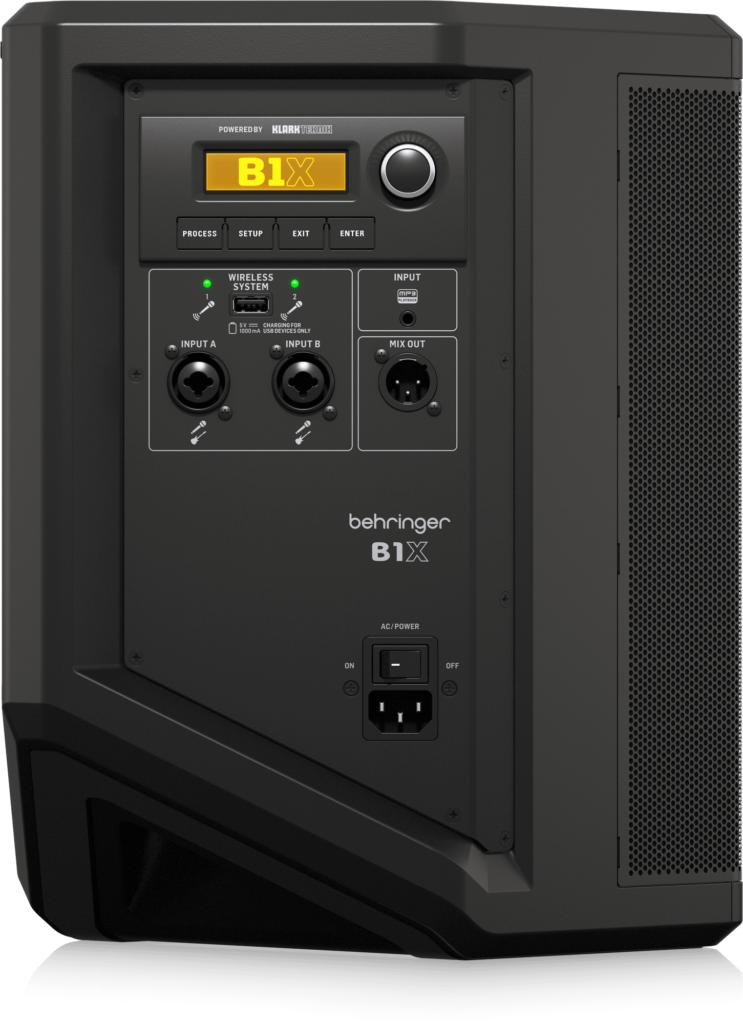

  • Eingänge: 2x XLR/Jack,1x AUX, 1x Funkmikrofonanschluss (für 2 Funkmikrofone)
  • Bluetoothfähig

Bedienungsanleitung

Akku

  • Der Lautsprecher wird aufgeladen sobald er mit einem Gerätekabel an den Strom angeschlossen wird.
  • Der Akkubestand wird auf dem Bildschirm angezeigt. Lade das Gerät so lange, bis die Batterieabbildung voll ist.

Bedienungsanleitung

Kabel-Mikrofon, Instrumente, etc. (XLR/Jack)

  1. Audioquelle an den Kanaleingang von Kanal 1 oder 2 (Jack oder XLR) anschliessen.
  2. Lautstärkeregler im Uhrzeigersinn drehen und dabei ins Mikrofon sprechen oder Instrument spielen, bis die gewünschte Lautstärke erreicht ist.
  3. Durch den Regler kann der Sound noch angepasst werden.

Smartphone und Laptop (Bluetooth und AUX)

  1. Du kannst dein Abspielgerät entweder per AUX oder Bluetooth verbinden.
  2. Bluetooth-Funktion am Smartphone einschalten.
  3. Schalte den Lautsprecher ein und drehe die Lautstärke ganz zurück.
  4. Drücke SETUP und wechsle ins Bluetooth-Menü.
  5. Wähle „Pair device“ aus dem Bluetooth-Menü des Lautsprechers.
  6. Wenn Dein Gerät den Lautsprecher erkannt hat, wähle diesen aus dem Menü des externen Geräts (z. B. „Behringer MPA200BT“). Warte, bis das externe Gerät eine aktive Verbindung anzeigt, und prüfe dann im Bluetooth-Menü des Lautsprechers, ob der Name des externen Geräts (z. B. „Xperia Z5 Compa“) angezeigt wird.
  7. Jetzt kannst Du Bluetooth-Musik zum Lautsprecher streamen. Das Stereosignal wird automatisch auf Mono zusammengemischt. Der Lautsprecher zeigt den Bluetooth-Hinweis auf dem obersten Hauptbildschirm an.
  8. Für die Verbindung per AUX geben wir ein AUX-Kabel mit. Stecke dein Smartphone/Laptop an die eine Seite des AUX-Steckers und schliesse anschliessend das Gerät mit den AUX-Anschlüssen am Lautsprecher an.

Funkmikrofon Stick

  1. Stecke den Empfänger-Stick in den USB-Anschluss des Lautsprechers.
  2. Halte die ▲ Taste am Mikrofon gedrückt, um eine Drahtlosverbindung zum Stick herzustellen. Die LED am Mikrofon blinkt während des Verbindungsaufbaus langsam und leuchtet bei aktiver Verbindung konstant.
  3. Nach dem Verbindungsaufbau ist das Mikrofon auf mittlere Lautstärke eingestellt. Diese lässt sich mit den ▲ und ▼ Tasten erhöhen/verringern.
  4. Wenn man die ▼ Taste etwas länger gedrückt hält, wird das Mikrofon stummgeschaltet. In diesem Modus blinkt die LED schnell.
  5. Ein kurzer Druck auf die ▲ Taste hebt die Stummschaltung des Mikrofons wieder auf. Wenn man das Mikrofon nach mehr als 10 Sekunden Stummschaltung aktiviert, wird die vorherige Lautstärke wiederhergestellt. Wenn man es nach weniger als 10 Sekunden Stummschaltung aktiviert, wird es auf Minimallautstärke eingestellt.
  6. Zum Ausschalten ziehe den Empfänger-Stick ab. 10 Sekunden später schaltet sich auch das Mikrofon aus.
  7. Die LED des Funkmikrofons blinkt in regelmäßigen, kurzen Abständen, wenn die Batteriespannung niedrig ist.
  8. Sollte die paarweise Zuordnung von Funkmikrofon und Empfänger-Stick nicht mehr bestehen, kann man diese Paarung wieder herstellen, indem man am ausgeschalteten Mikrofon gleichzeitig die ▲ und ▼ Tasten drückt und seinen Abstand zum Empfänger auf 10 cm verringert. Die LED des Mikrofons blinkt während der neuen Zuordnungsphase langsam und leuchtet bei Erfolg wieder konstant.
  9. Bei der Verwendung von 2 Funkmikrofonen können die XLR/Jack Eingänge nicht mehr gleichzeitig verwendet werden, da die Kanäle „INPUT 1“ und „INPUT 2“ besetzt werden.

Nutzen von zwei Akku Lautsprechern (Duo Set)

Zwei Boxen können entweder mit einem XLR-Kabel oder per Bluetooth miteinander verbunden werden. Kabel-Mikrofone und Instrumente müssen über das Kabel verbunden werden.

Stereo per Bluetooth

  1. Führe die obigen Schritte durch, um den ersten Lautsprecher mit Bluetooth-Audio zu verbinden.
  2. Der erste angeschlossene Lautsprecher wird automatisch zum MASTER-Lautsprecher.
  3. Schalte den zweiten Lautsprecher ein, der zum SLAVE-Lautsprecher wird.
  4. Wähle „Link speaker“ aus dem Bluetooth-Menü des SLAVE-Lautsprechers.
  5. Der SLAVE-Lautsprecher zeigt „Slave linking…“ an.
  6. Wähle „Link speaker“ aus dem Bluetooth-Menü des MASTER-Lautsprechers.
  7. Der MASTER-Lautsprecher zeigt „Master Linking…“ an.
  8. Warte, bis sich die Lautsprecher verbunden haben.
  9. Sobald die Verbindung hergestellt ist, wird Bluetooth-Audio zu beiden Lautsprechern gestreamt. Der MASTER-Lautsprecher empfängt den linken Kanal und der SLAVE- Lautsprecher den rechten Kanal.
  10. MASTER- und SLAVE-Verbindungen werden auf den obersten Hauptbildschirmen angezeigt.

Mono mit XLR-Kabel

  1. XLR-Kabel beim Mix-Output beim ersten Lautsprecher einstecken, bei dem auch die Audioquellen angeschlossen sind.
  2. Beim zweiten Lautsprecher das XLR-Kabel in Kanal 1 oder 2 einstecken. Lautstärke des Kanals zuerst auf Null stellen.
  3. Lautstärke beim zweiten Lautsprecher so einstellen, dass er gleich laut ist wie der Erste.

Live Control App

Ein App für die Reglung der Lautsprecher kann man im Apple Store und Android Market herunterladen. Die Live Control App ist nach dem Bluetooth-Pairing mit den Lautsprechern einsetzbar. Die App ist auch ohne Bluetooth-Pairing einsetzbar, wenn nur die Analogeingänge zur Einspeisung von Audio verwendet werden.

Problembehebung

  • Kein Ton:
    • Lautsprecher eingeschaltet.
    • Beim Abspielgerät (Handy, Laptop) ist die Lautstärke auf dem Maximum.
    • Beim Lautsprecher ist der Lautstärkeregler aufgedreht.
    • Bluetooth – Verbindung wird beim Handy angezeigt?
  • DUO Set: Musik kommt nur bei einem Lautsprecher raus:
    • Nur Musik welche über das Handy per Bluetooth wiedergeben wird, kann an beide Lautsprecher übermittelt werden.
    • Bei Kabel-Mikrofonen und Instrumenten muss der zweite Lautsprecher per Kabel verbunden werden.
  • Funkmikrofone funktionieren nicht:
    • Ist die Lautstärke bei den Funkmikrofonen auf dem Maximum?

Tipps & Tricks

  • Den Lautsprecher vor dem Event aufladen. Er ist in weniger als 3 Stunden wieder vollgeladen.
  • Durch die Aufstellung des Lautsprechers kann die Beschallung wesentlich verbessert werden, wobei man mit dem Tonstativ am meisten Kontrolle hat. Dieses kann noch dazu gemietet werden.

Checkliste für korrekte Rückgabe

  1. Schalter – Aus drücken, um das Gerät auszuschalten.
  2. Netzstecker aus der Steckdose ziehen.
  3. Gerät und Kabel ggf. mit leicht feuchtem Lappen (nicht zu nass!) reinigen.
  4. Alle Kabel sammeln und korrekt zusammenrollen.
  5. Im mitgegebenen Behälter (Tasche/Kiste) zurückbringen/zurücksenden.

Originalanleitung

Warnhinweise

  • Anschluss eigener Geräte auf eigene Verantwortung
  • Stative sicher platzieren (Stolpergefahr)
  • Lautsprechergitter nicht belasten
  • Bei Übersteuerungsschäden haftet der Mieter
  • Anschluss eigener Geräte auf eigene Verantwortung.
  • Stelle die Stative sicher auf (Stolpergefahr).
  • Belaste die Lautsprechergitter nicht.
  • Der Mieter haftet für Schäden, die durch Überladung entstehen.
  • Allgemeine Warnhinweise
